外部触发模块

毫秒级精度

EEG或EMG实验要求外部刺激（实验标记）与数据流之间具备精确的时序同步。该外部触发模块可将事件数据以与生物信号相同的采样率写入同一数据流，实现同步：

• 生理数据：EEG 或 EMG

• 刺激时间：事件标记 / 触发信号

• 行为数据：被试响应（按钮按压）

支持多种实验标记类型

• 按钮触发 — 将被试反应直接记录到数据流中，可用于标记决策、反应、任务完成或其他行为事件。

• 光敏电阻触发 — 让 P300 实验的同步变得更简单，同样适用于 SSVEP、ERP、听觉诱发电位等其他神经反馈范式。只需将光敏电阻模块置于视觉刺激前方即可。

• 自定义输入 — 支持接入 PPG（心率）等外部传感器，灵活适配不同实验范式。

光敏电阻模块用于视觉刺激检测，按钮模块用于被试或实验者反应记录，或通过自定义输入接入外部信号。以上模块均可单独使用，也可同时组合，通过触发模块连接至Cyton 8通道传感板或Cyton+Dasiy 16通道传感板。

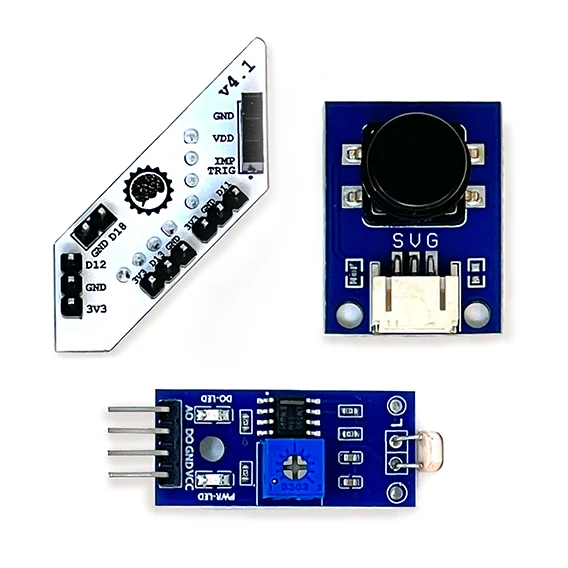

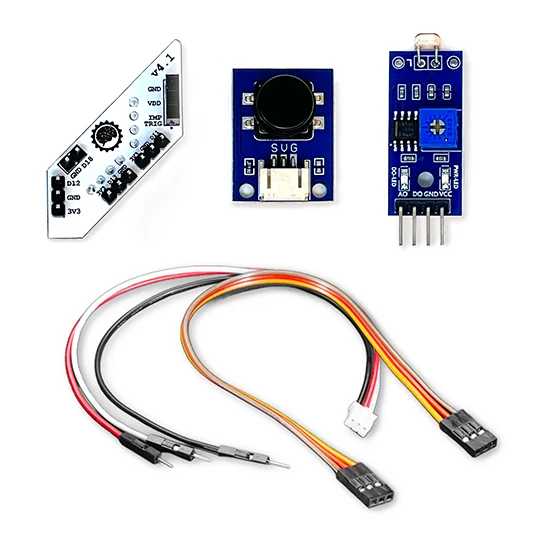

套件包含

注意事项

• 兼容 Cyton 及 Cyton+Daisy 板（不包含），需单独购买，如需购买请和我们联系。

• 可选：可另行添加 Pulse Sensor（脉搏传感器），将 PPG 用作外部传感器。

安装步骤

1. 需要触发模块 + Cyton 8通道传感板 或 Cyton+Daisy 16通道传感板。

2. 连接Cyton 传感板 或 Cyton+Daisy传感板的锂电池。

3. 将 USB通讯模块插入电脑 USB端口。

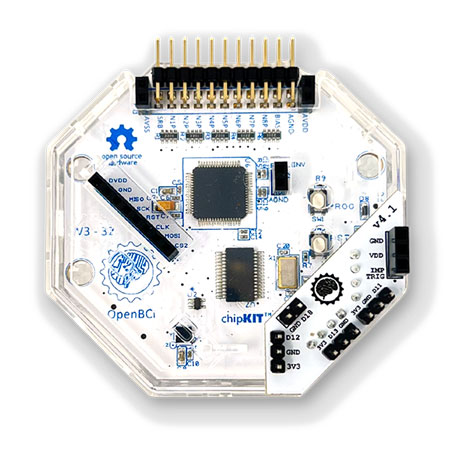

4. 为传感板安装透明板壳，再按图示安装 触发模块扩展板。

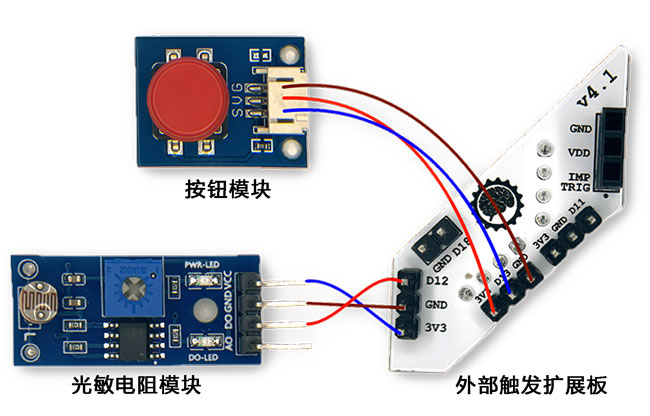

5. 用跳线连接按钮模块和光敏模块到 触发模块扩展板，确保针脚方向一致。反接会损坏系统。




6. 将传感板电源开关拨到 PC档，开机后即可开始使用。

外部触发模块扩展板接口说明

• D12：光敏模块输入

• D13：按钮模块输入

• D18：外部信号输入

• D11：Myoware 或 Pulse Sensor 输入

• 3V3：外部传感器 3.3V 电源输出

• GND（最多 5 个）：每个传感器对应一个地线

⚠️警告：请勿使用幅度超过 3.3V 的传感器信号。高于 3.3V 的信号幅度会损坏扩展板，并使保修失效。

数据测试

1. 启动 OpenBCI GUI分析软件。

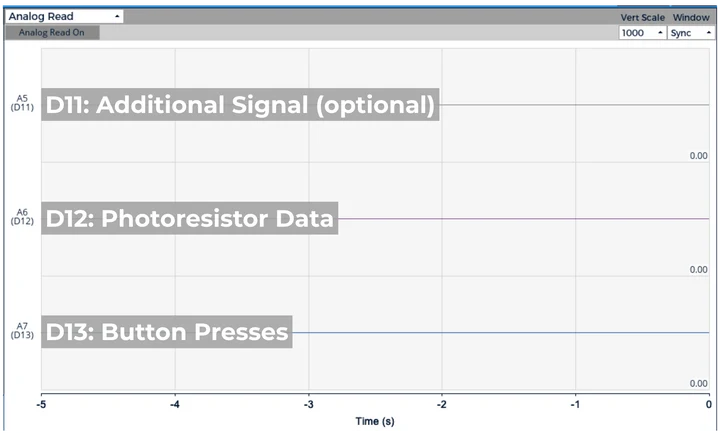

2. 打开 Analog Read 小组件，传感器数据会显示在此处。

3. 用光照射光敏模块，确认两个 LED 亮起，同时 Analog Read D12 中出现数据。

4. 在实验设置中，将传感器放在显示器上某个会随刺激改变亮度的小区域。

5. 按下按钮模块，确认按钮按压被记录在 Analog Read D13 中。
